スターターキット

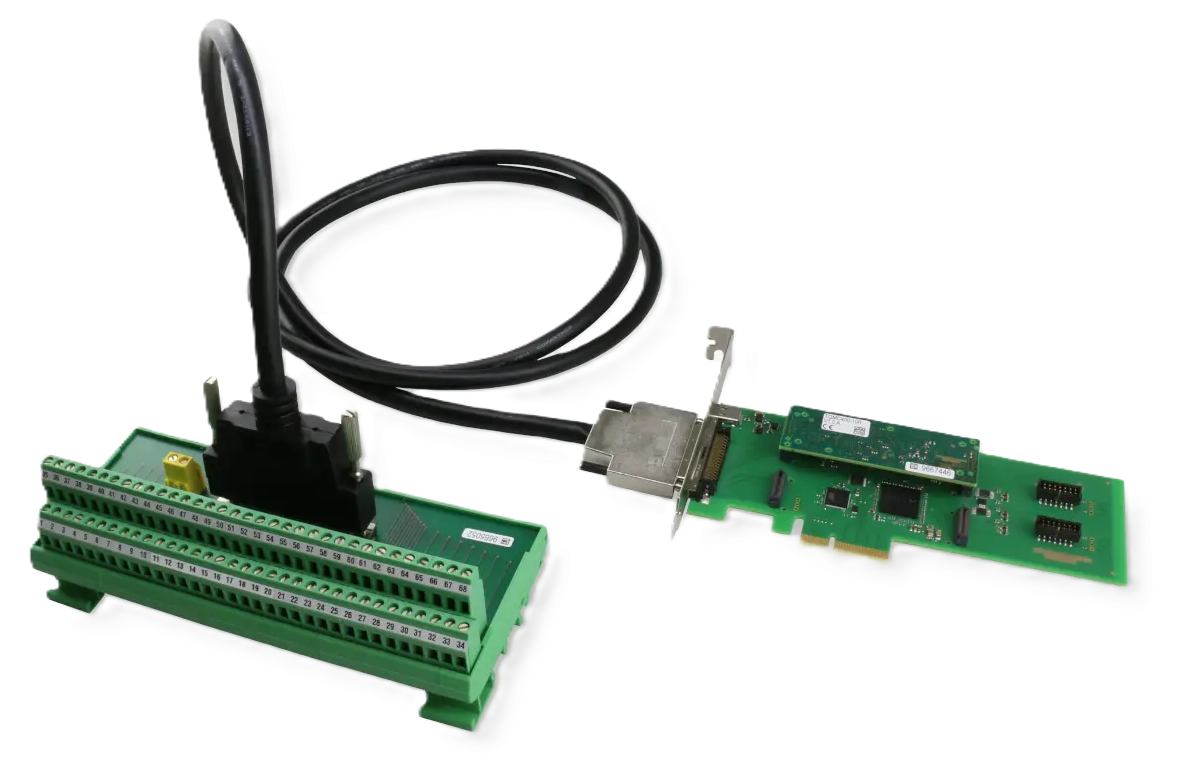

QMCスターターキット	QMCスターターキット : TQMC400 + TPCE210 + TA307 + デバイスドライバ QMCメザニンカード「TQMC400」：プログラム可能な RS232 / RS422 / RS485 I/F PCI-Expressキャリア「TPCE210」ケーブルキット「TA307」デバイスドライバー：各種OSサポート (デバイスドライバー) 利用可能資料ダウンロード：ホワイトペーパー VITA93 QMC規格解説・日本語版

QMCスターターキット
QMC-Starter-Kit

QMCスターターキット : TQMC400 + TPCE210 + TA307 + デバイスドライバ

資料ダウンロード：

ホワイトペーパー

シリアル通信

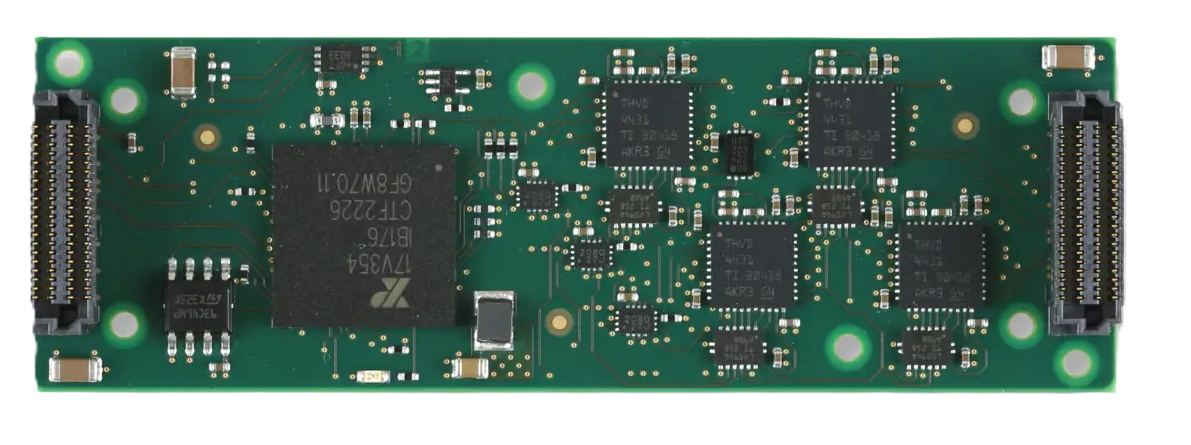

TQMC400	4CH シリアルインターフェイスカードシングルQMCフォームファクター PCIeインターフェイス : PCI Express x1、Rev2.0 Gen 1 4ch UART、XR17V354搭載 RS232は最大1Mbps、RS422/RS485は最大20Mbpsに対応動作温度：　-40℃～85℃ 空冷またはコンダクションクーリングタイプが選べます資料ダウンロード：
TQMC402	4CH 絶縁型シリアルインターフェイスカードシングルQMCフォームファクター PCIeインターフェイス : PCI Express x1、Rev2.0 Gen 1 4ch UART、XR17V354搭載 RS232は最大1Mbps、RS422/RS485は最大20Mbpsに対応ガルバニック絶縁システム採用、各チャンネル間絶縁終端抵抗：120Ω(ソフトウェアで選択可) 動作温度： -40℃～85℃ 空冷またはコンダクションクーリングタイプが選べます資料ダウンロード：

TQMC400
TQMC400

4CH シリアルインターフェイスカード

資料ダウンロード：

TQMC402
TQMC402

4CH 絶縁型シリアルインターフェイスカード

資料ダウンロード：

ネットワーク

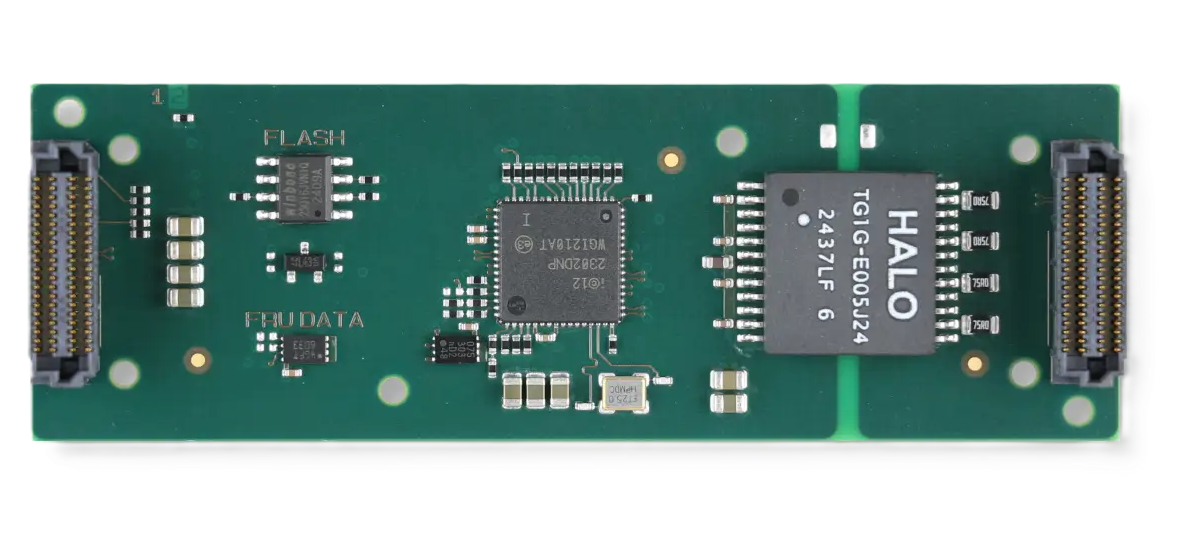

TQMC800	1CH イーサネットカードシングルQMCフォームファクター PCIeインターフェイス : PCI Express x1、Rev2.1 Gen 1 Intel i210IT搭載 I/O規格：10Base-T / 100Base-TX / 1000Base-T PXE and iSCSI boot (16Mbitシリアルフラッシュ搭載) IEEE 1588/802.1AS Precision Time Protocol (PTP) IEEE 802.1Qav Audio/Video Bridging (AVB) traffic shaping 動作温度： -40℃～85℃ 空冷またはコンダクションクーリングタイプが選べます資料ダウンロード：

TQMC800
TQMC800

1CH イーサネットカード

資料ダウンロード：

デジタルI/O

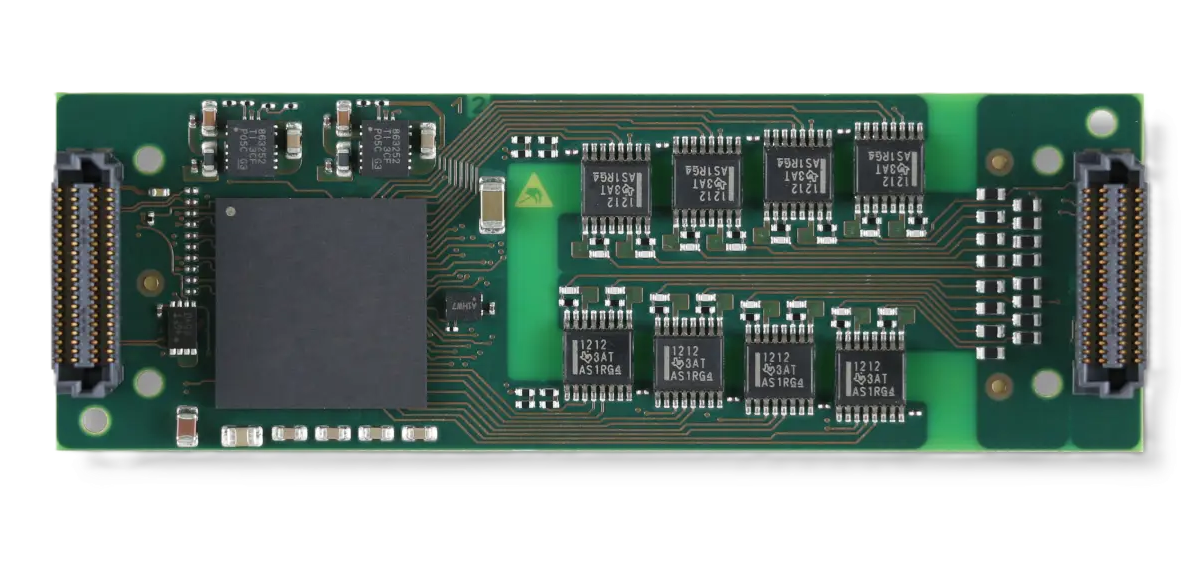

TQMC601	32CH 絶縁型デジタル入力 (15～60V) シングルQMCフォームファクター PCIeインターフェイス : PCI Express x1、Rev2.1 Gen 1 入力数：32 入力電圧：15V～60V DC 入力電流：2.3mA Typ. 入力パルス幅：150nS MIN 入力データレート：4Mbps MAX 絶縁：8CH/4グループ相互に絶縁動作温度： -40℃～85℃ 空冷またはコンダクションクーリングタイプが選べます資料ダウンロード：
TQMC604	32CH 絶縁型デジタル出力 (5～36V) シングルQMCフォームファクター PCIeインターフェイス : PCI Express x1、Rev2.1 Gen 1 出力数：32 ハイサイドまたはローサイドスイッチング動作電源電圧：5V～36V DC 出力電流：0.15A Max 出力データレート：4μS Max 絶縁：8CH/4グループ相互に絶縁動作温度： -40℃～85℃ 空冷またはコンダクションクーリングタイプが選べます資料ダウンロード：

TQMC601
TQMC601

32CH 絶縁型デジタル入力 (15～60V)

資料ダウンロード：

TQMC604
TQMC604

32CH 絶縁型デジタル出力 (5～36V)

資料ダウンロード：

アナログI/O

TQMC700	FPGA搭載、AD/DA + DIO シングルQMCフォームファクター PCIeインターフェイス : PCI Express x1、Rev2.1 Gen 1 搭載FPGA：XC7A50T-2 (AMD Artix 7) アナログ入力 : 8x 18ビット、1 Msps、差動/シングルエンドアナログ出力：8x 16ビット、10µsセトリング、シングルエンドアナログ入出力電圧 : ソフトウェア選択可能デジタルI/O : 16CH、ESD保護付き5Vトレラント動作温度： -40℃～85℃ 空冷またはコンダクションクーリングタイプが選べます資料ダウンロード：

TQMC700
TQMC700

FPGA搭載、AD/DA + DIO

資料ダウンロード：
